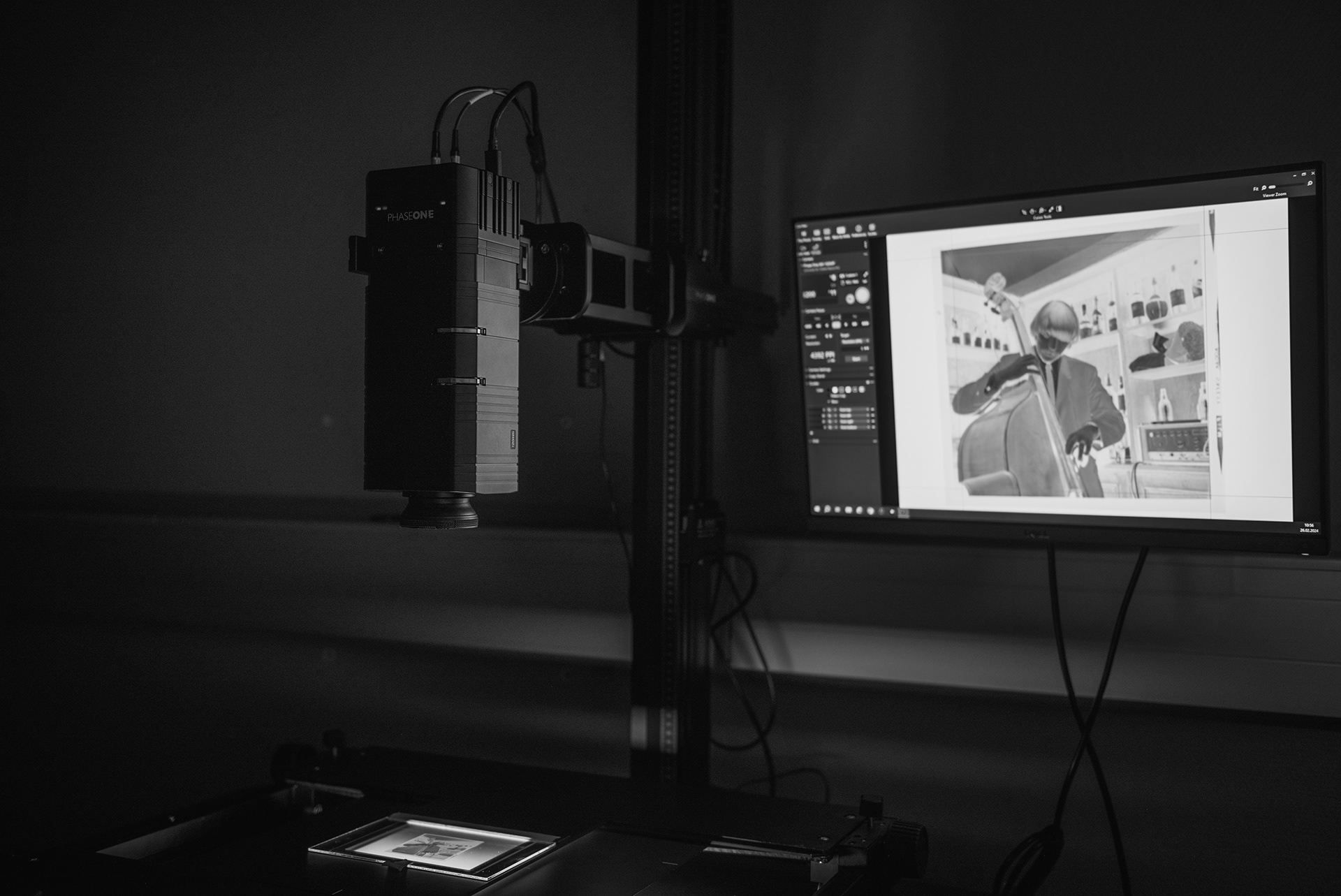

Phase One - Preflight I - Vatring med laser
Utstyr
- DT LaserAlign (laser)

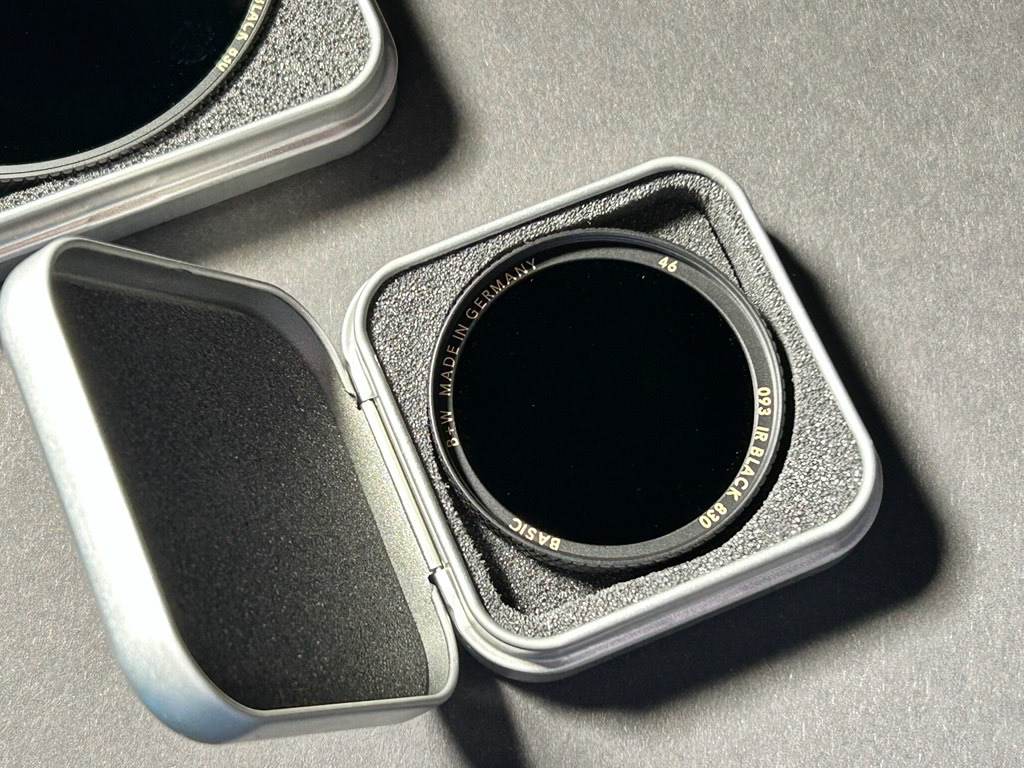

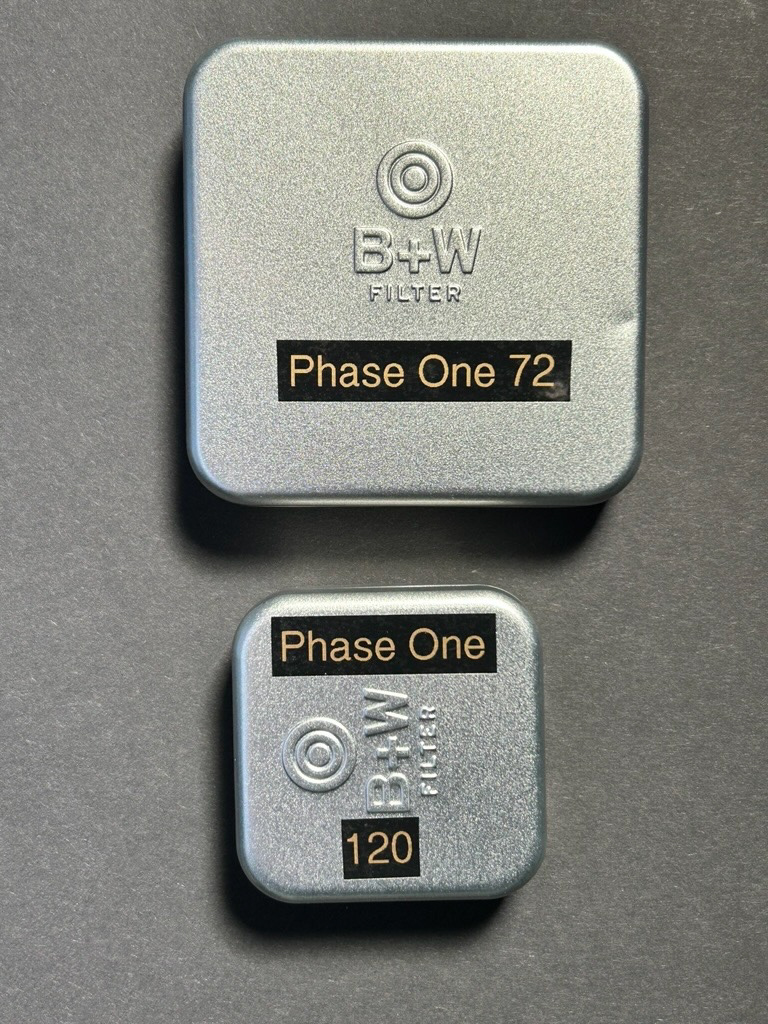

- B+W 093 IR Black 830 filter
- Filter tilpasset objektiv

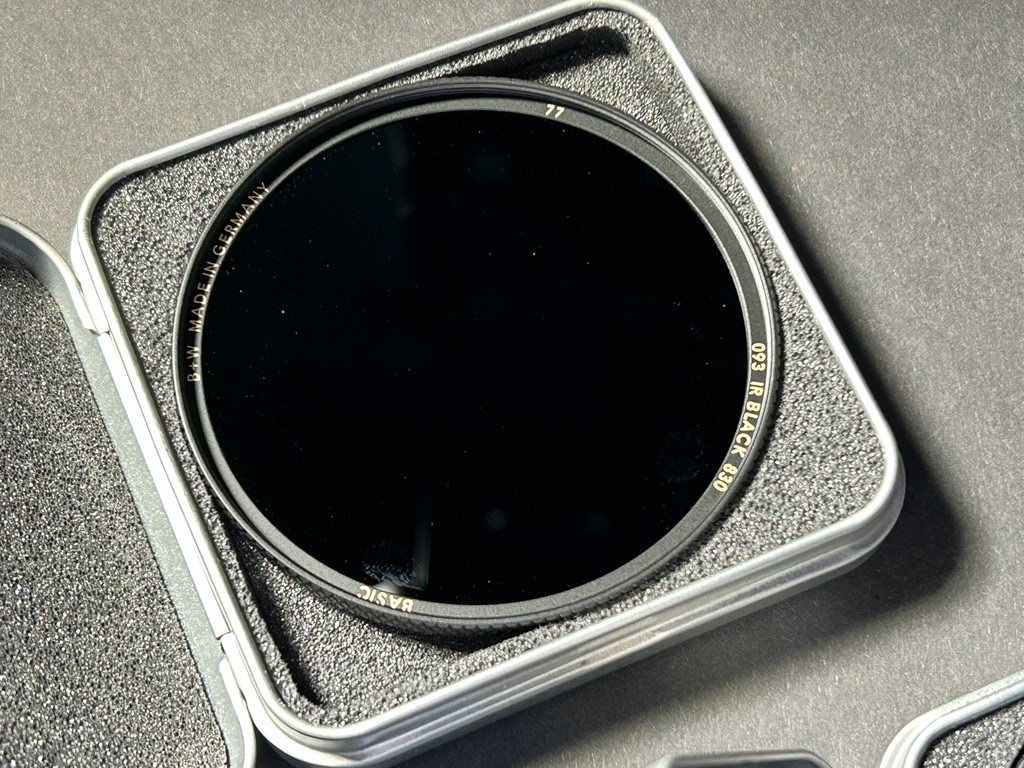

- 72 mm objektiv - filterdiameter 77mm
- 120 mm objektiv - filterdiameter 46mm

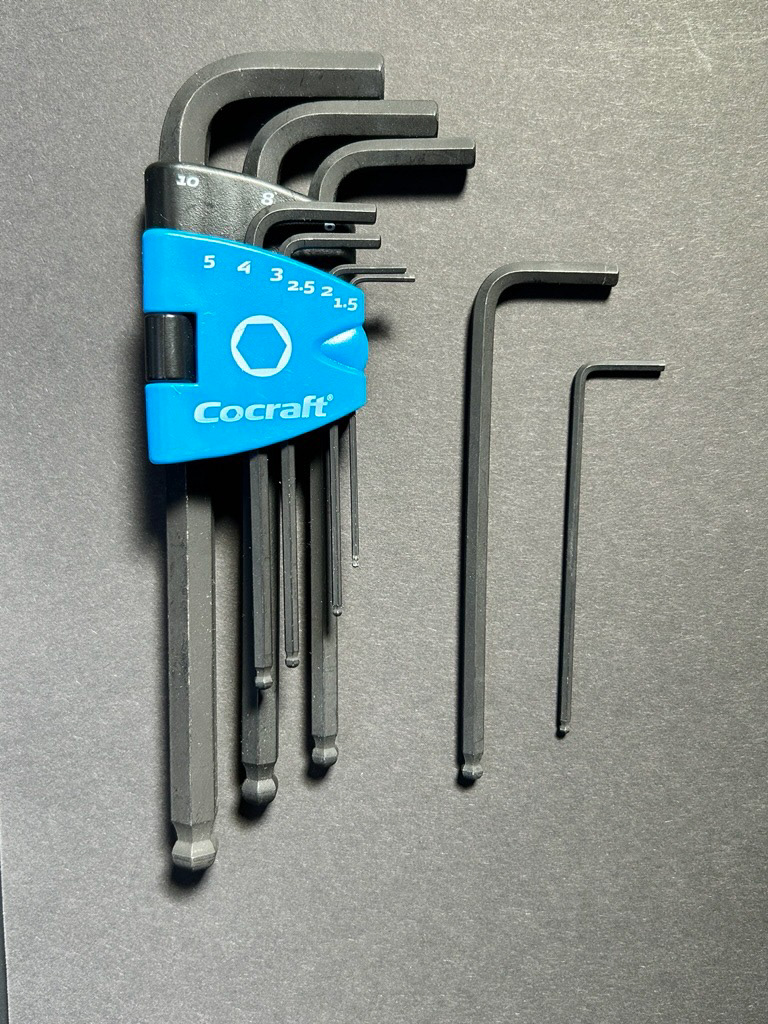

- Unbrako-sett
- RPS-180 Leveling Unit Pro - reprohode
RPS-180 er montert mellom søyle og kamera og brukes til å tilte, svinge og rotere kameraet i flere retninger.
Viktig!
Ikke plasser påslått laser under kameraet før optikk har filter påmontert. Filteret blokkerer laserstrålen fra å treffe kamerasensoren, og kan i verste fall bli skadet uten filter.
- DT LaserAlign (laser)
- B+W 093 IR Black 830 filter
- Filter tilpasset objektiv
- 72 mm objektiv - filterdiameter 77mm
- 120 mm objektiv - filterdiameter 46mm
- Unbrako-sett
- RPS-180 Leveling Unit Pro - reprohode
RPS-180 er montert mellom søyle og kamera og brukes til å tilte, svinge og rotere kameraet i flere retninger.
Viktig!
Ikke plasser påslått laser under kameraet før optikk har filter påmontert. Filteret blokkerer laserstrålen fra å treffe kamerasensoren, og kan i verste fall bli skadet uten filter.
Klargjøring

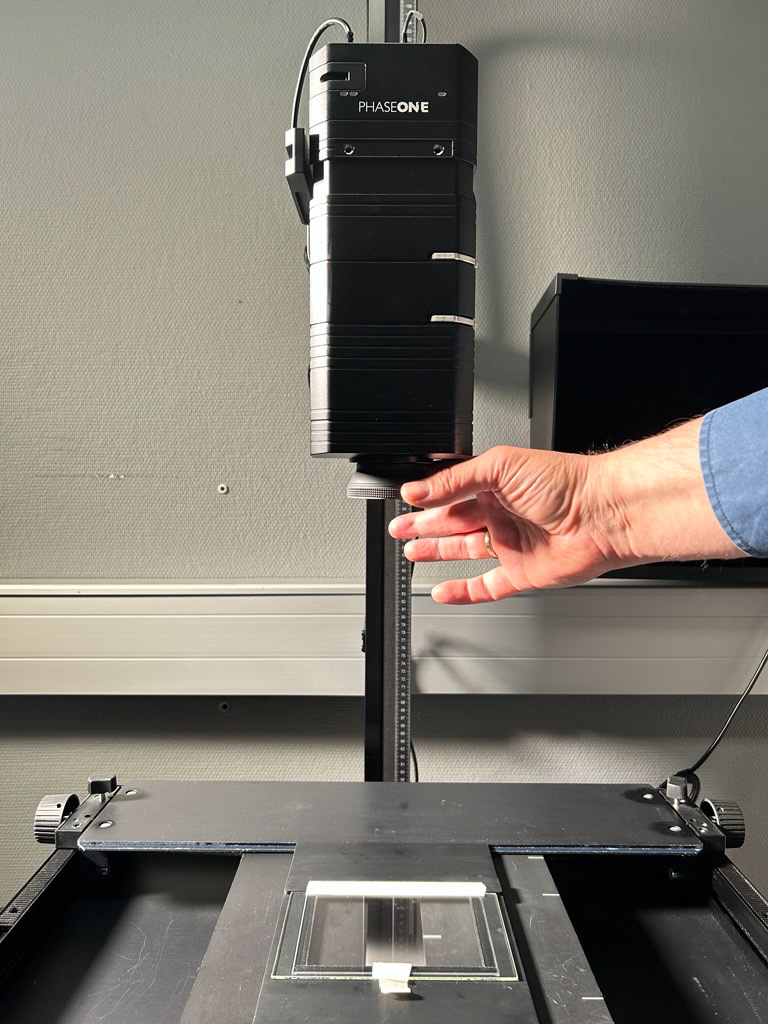

- skru av lysblender / solblender / Lens Shade

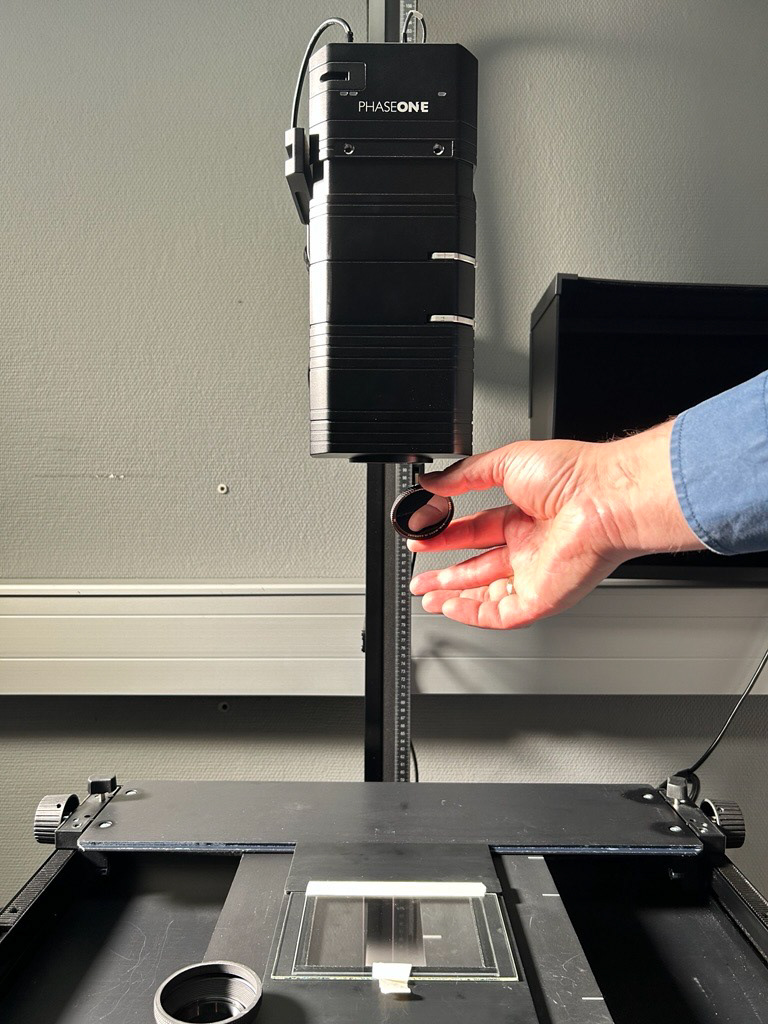

- skru på riktig IR-filter
- kontroller at filter sitter rett

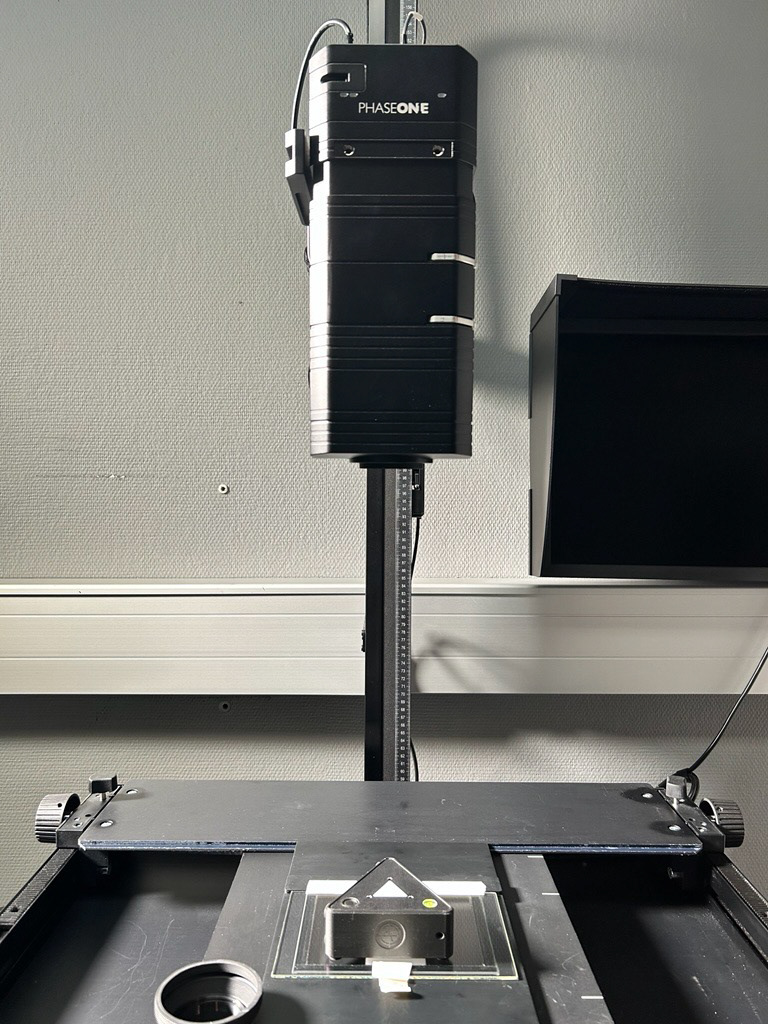

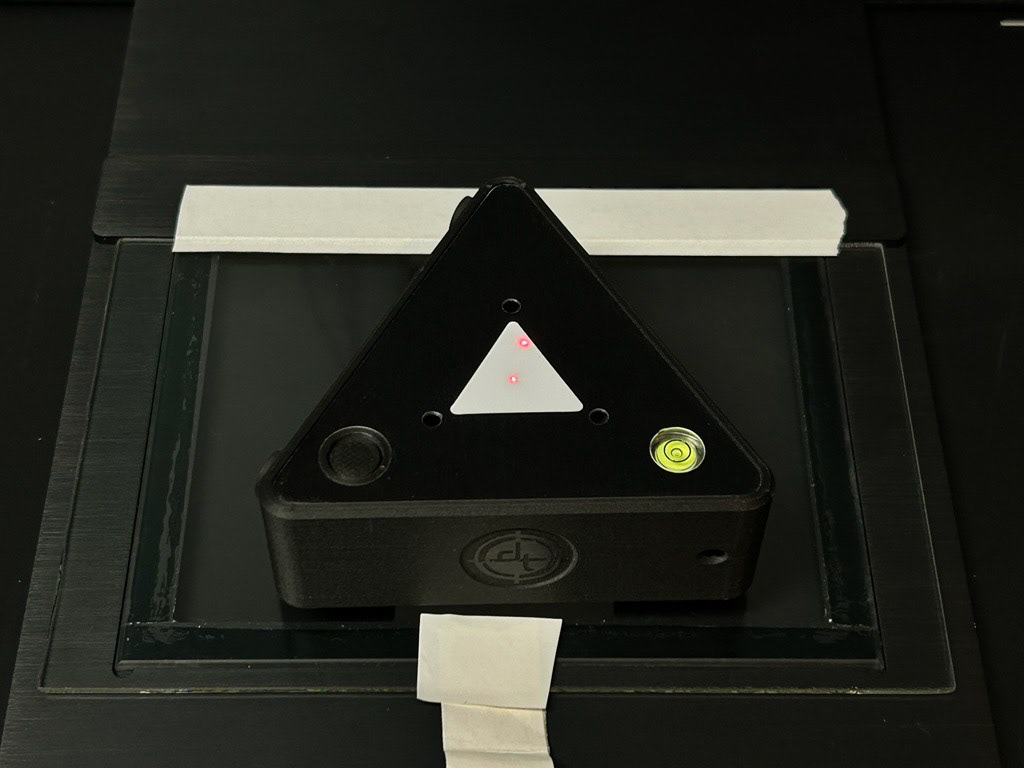

- plasser laser på arbeidsbordet under kameraet
- slå på laseren
- skru av lysblender / solblender / Lens Shade
- skru på riktig IR-filter
- kontroller at filter sitter rett
- plasser laser på arbeidsbordet under kameraet
- slå på laseren
Vatre kamera
- sjekk at laserstrålen reflekteres i filteret og tilbake på laserenhet
- juster kameraets vinkel ved hjelp av RPS-180s / reprohodets justeringsskruer
- reprohodet har fem justeringspunkter: B1, B2, B3, C1 og C2
- B-skruene justerer vertikalplanet, der B2 og B3 brukes for å tilte eller svinge kameraet. B1 kan brukes dersom justering av B2 og B3 ikke er tilstrekkelig
- C-skruene justerer horisontalplanet. C1 brukes til å svinge kameraet mot høyre, C2 til å svinge mot venstre. Løsne den ene for å justere og stramme den andre
- bruk 5mm unbrakonøkkel for B-skruene, 2,5mm unbrakonøkkel for C-skruene

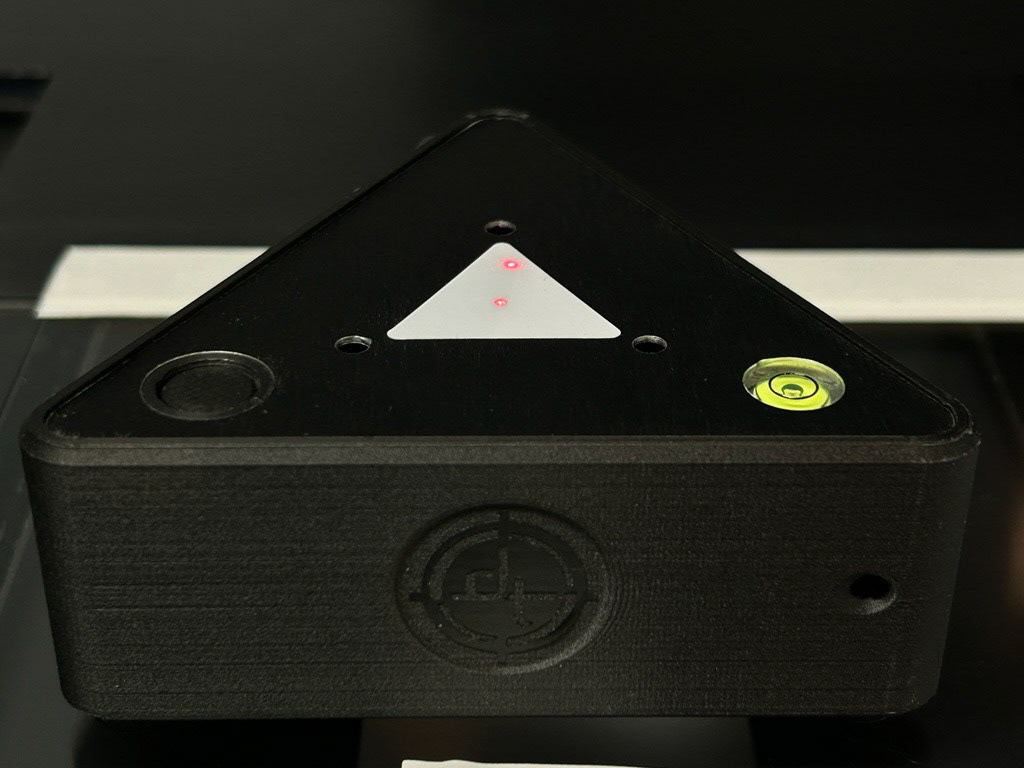

- juster til laserstrålens endepunkt treffer seg selv i åpningen
- når laseren treffer seg selv, er kameraets vinkel justert til arbeidsbordets flate
- sjekk at laserstrålen reflekteres i filteret og tilbake på laserenhet
- juster kameraets vinkel ved hjelp av RPS-180s / reprohodets justeringsskruer
- reprohodet har fem justeringspunkter: B1, B2, B3, C1 og C2
- B-skruene justerer vertikalplanet, der B2 og B3 brukes for å tilte eller svinge kameraet. B1 kan brukes dersom justering av B2 og B3 ikke er tilstrekkelig
- C-skruene justerer horisontalplanet. C1 brukes til å svinge kameraet mot høyre, C2 til å svinge mot venstre. Løsne den ene for å justere og stramme den andre
- bruk 5mm unbrakonøkkel for B-skruene, 2,5mm unbrakonøkkel for C-skruene
- juster til laserstrålens endepunkt treffer seg selv i åpningen
- når laseren treffer seg selv, er kameraets vinkel justert til arbeidsbordets flate
Avslutte
- slå av laseren og fjern den fra arbeidsbordet
- skru av filteret og legg det på plass i futteralet
- skru lysblenderen tilbake på objektivet
- kontroller optikk, filter og lysblender for mangler, støv og andre avvik
- slå av laseren og fjern den fra arbeidsbordet
- skru av filteret og legg det på plass i futteralet
- skru lysblenderen tilbake på objektivet
- kontroller optikk, filter og lysblender for mangler, støv og andre avvik
